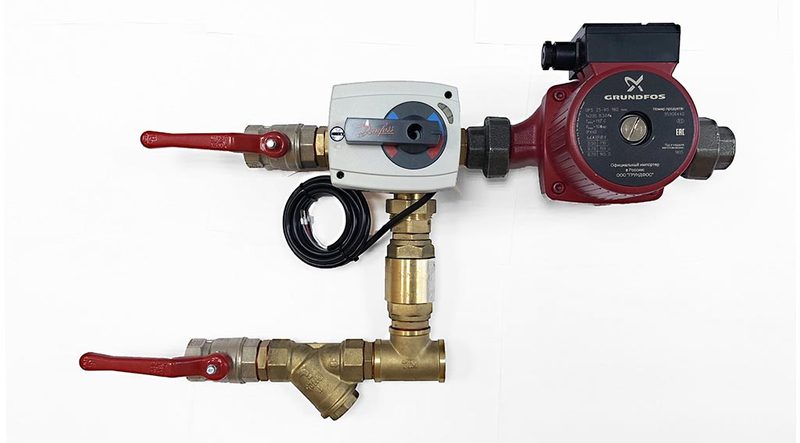

Смесительные узлы регулирования

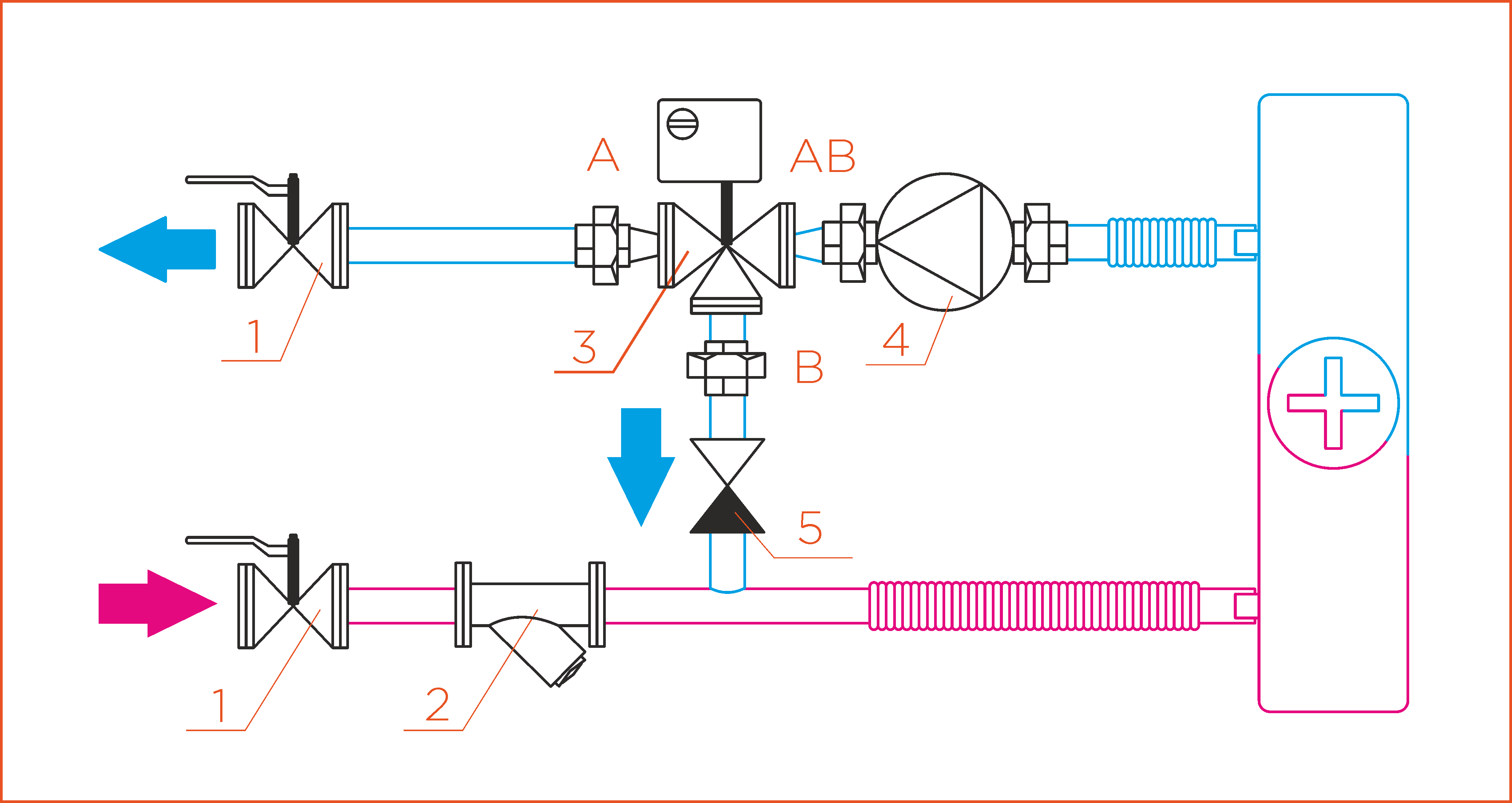

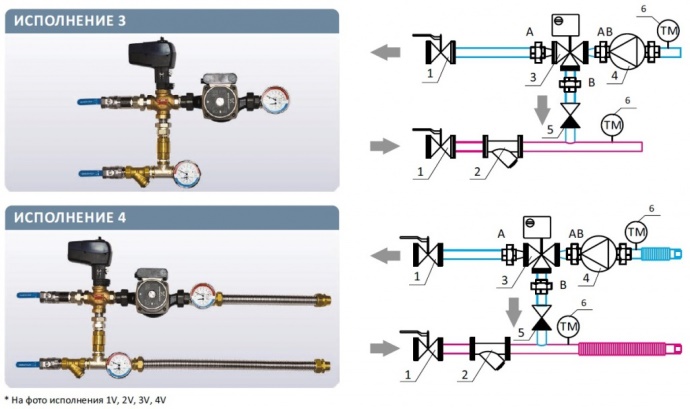

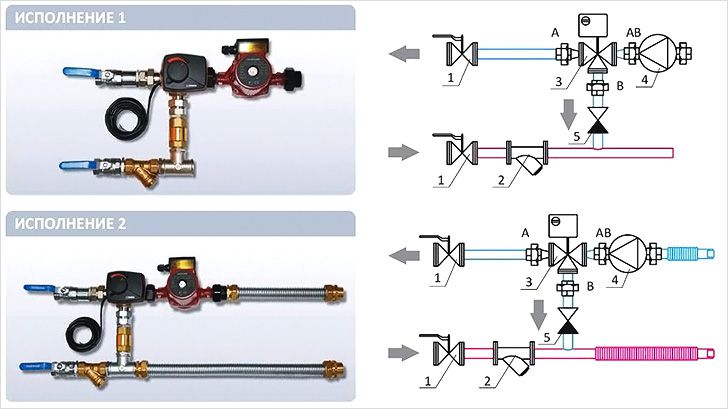

Принципиальная схема узла регулирования воздухонагревателя:
Шаровые краны (1) служат для отключения узла регулирования от тепловой сети (для проведения ремонтных работ).
Сетчатый фильтр (2) защищает регулирующий клапан, циркуляционный насос и калорифер от попадания в них твердых частиц, способных повлиять на работоспособность узла.
Регулирующий клапан с приводом (3) регулирует количество теплоносителя, поступающего из сети теплоснабжения в малый контур, образованный байпасом, калорифером и соединяющими их трубопроводами. Регулирующий клапан обеспечивает поступление переменного количества теплоносителя из сети теплоснабжения в "малый" контур циркуляции. В точке соединения байпаса и подающей линии происходит подмес сетевого теплоносителя к уже циркулирующему в малом контуре. Вследствие этого температура теплоносителя в малом контуре изменяется и, как следствие, изменяется тепловая мощность воздухонагревателя.
Внутри малого контура установлен циркуляционный насос (4), который обеспечивает номинальный расход теплоносителя в малом контуре, а значит и через калорифер при любом положении регулирующего клапана.
На байпасе установлен обратный клапан (5) для предотвращения перетекания теплоносителя из подающей линии в обратную минуя калорифер.
Теплоноситель (вода или антифриз) протекающий через смесительный узел не должен содержать твердых примесей и агрессивных химических веществ, способствующих коррозии или химическому разложению меди, латуни, нержавеющей стали, цинка, пластмасс, резины и чугуна. Предельно допустимые эксплуатационные параметры теплоносителя для смесительных узлов прямой конфигурации:
